Стенд определения насыпной плотности

Испытательное оборудованиеНефтехимияПолимеры

О проекте

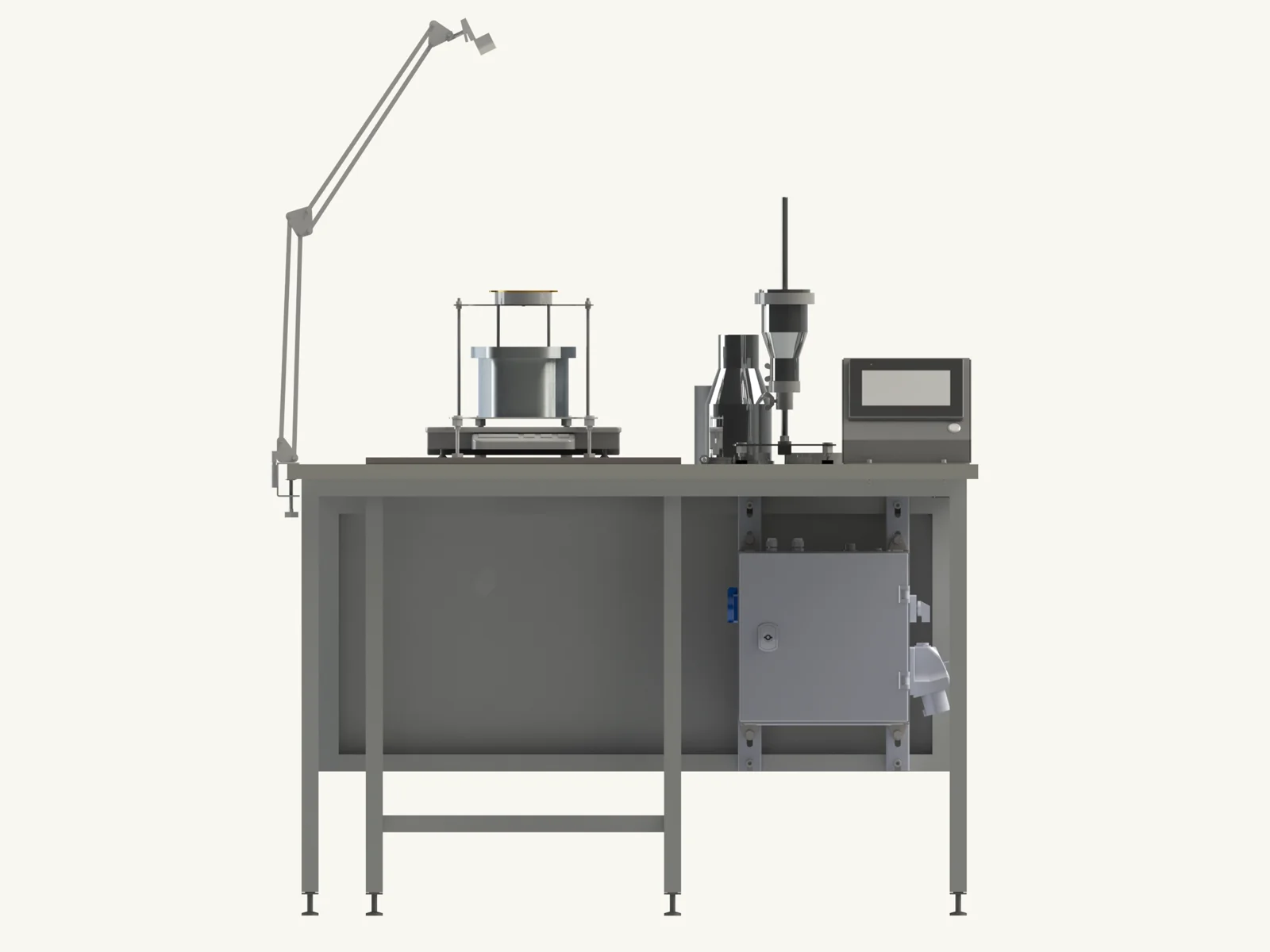

Измерительный стенд для определения насыпной плотности гранул полипропилена в соответствии с ГОСТ 11035.1-93 и ISO 60:2023. Испытание проводится по методике насыпного наполнения: материал засыпается через воронку в мерный цилиндр, после чего взвешивается проба и рассчитывается насыпная плотность. Помимо этого, стенд выполняет гидростатическое взвешивание — для определения плотности материала методом погружения в жидкость.

Для стенда изготовлен набор нестандартных мерных цилиндров различных объёмов, что позволяет адаптировать методику под конкретные партии материала. Над рабочим столом закреплена камера: изображение выводится на экран стенда в реальном времени, оператор может запустить запись прямо с экрана — для архивирования хода каждого испытания.

Оборудование передано в эксплуатацию на производственном объекте заказчика.

ОбъектСИБУР

ОтрасльНефтехимия

Год2026

Тип работПроектирование

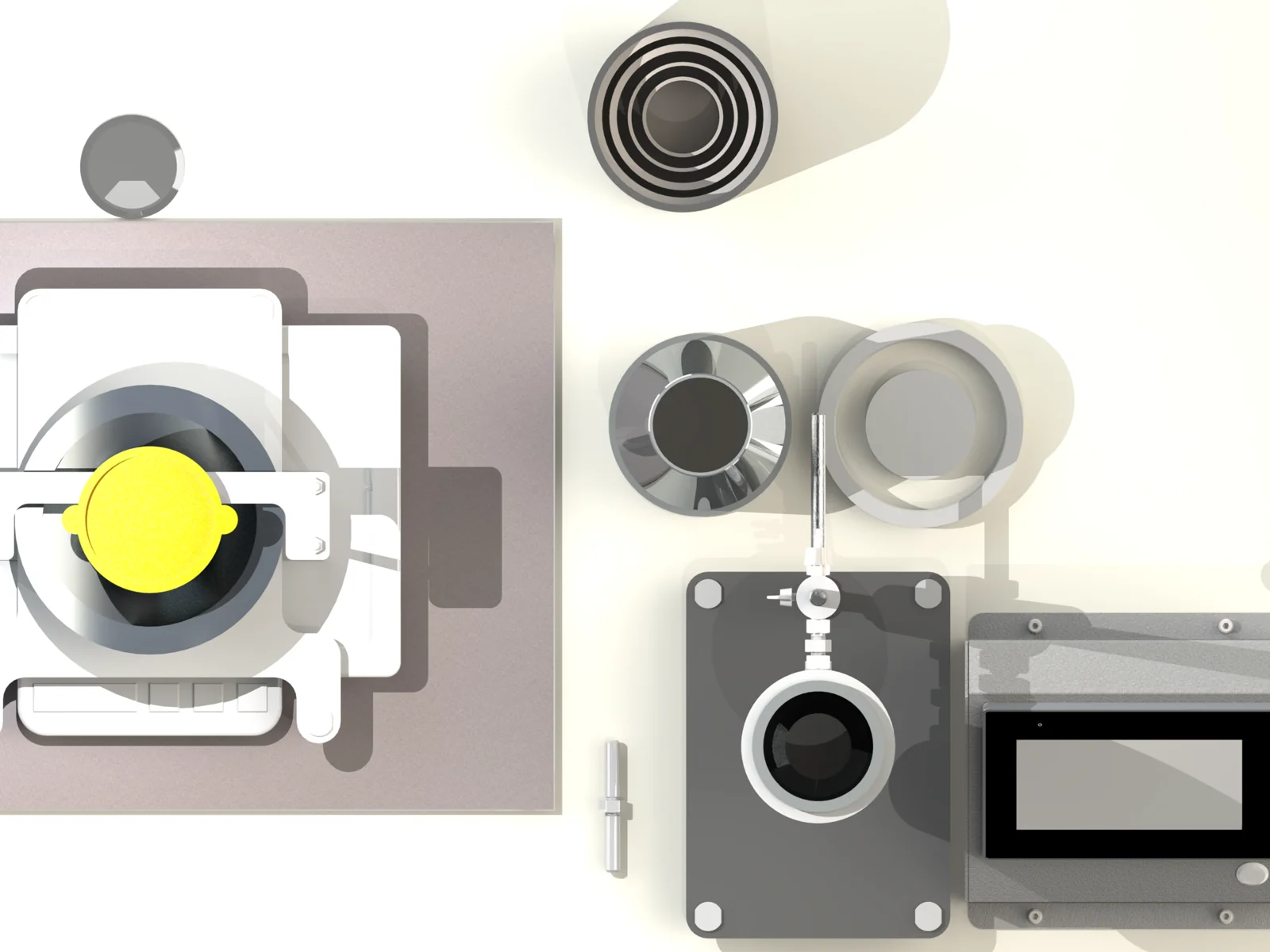

Состав стенда

Измерительный комплект

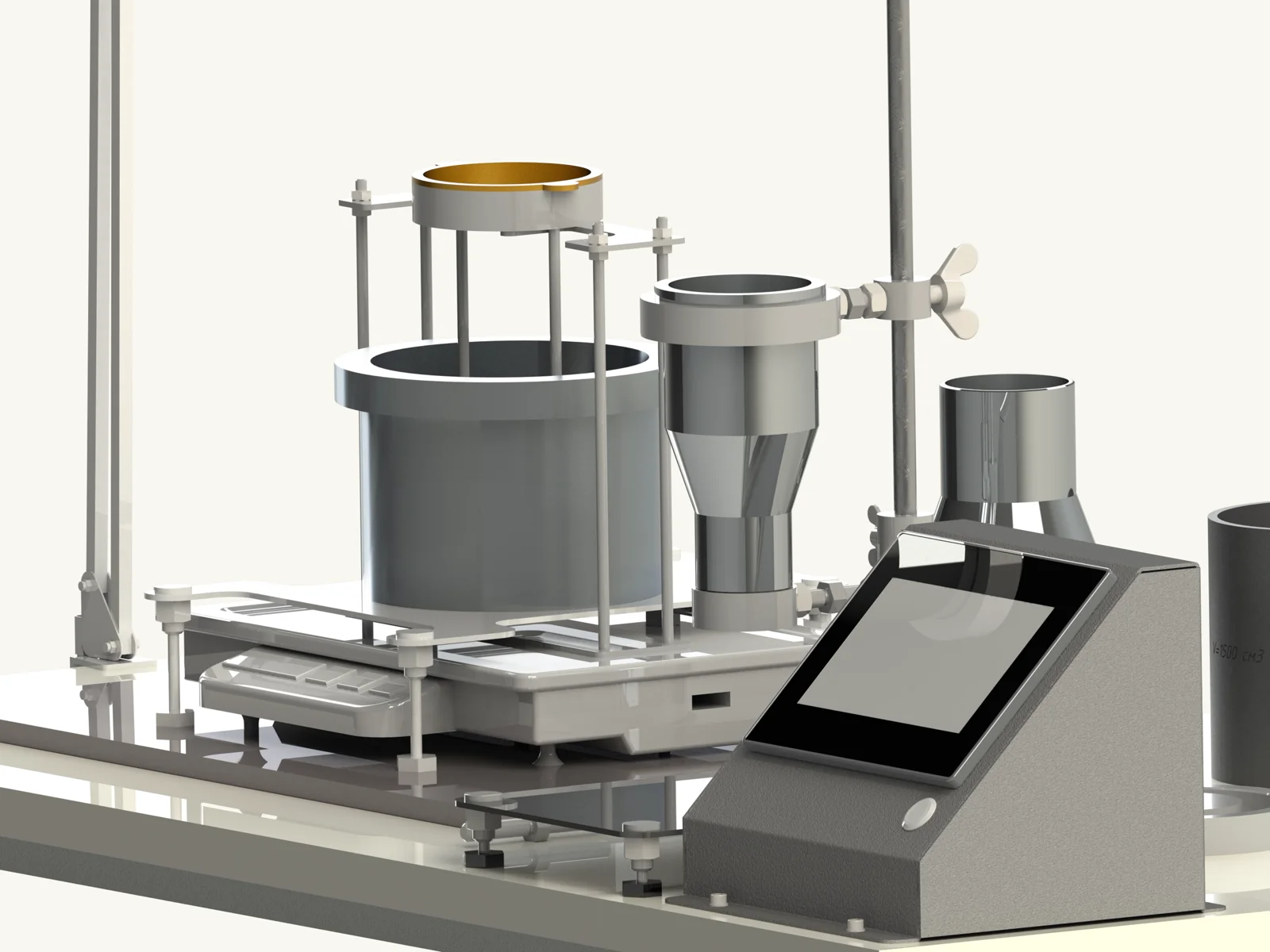

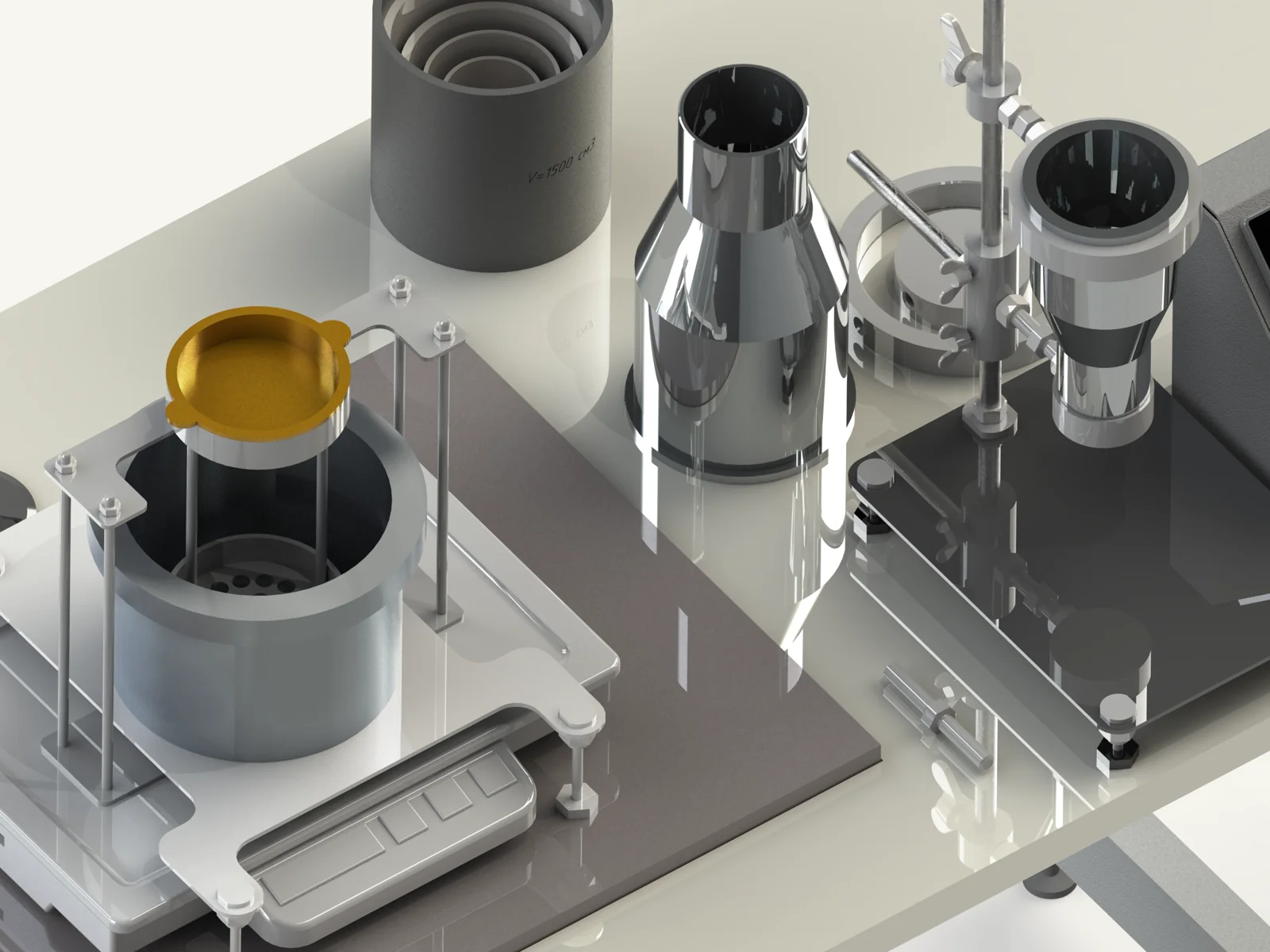

Воронка, штатив с поворотным затвором и набор мерных цилиндров. В комплект входит стандартный цилиндр, а также изготовленный на заказ набор нестандартных цилиндров различных объёмов из нержавеющей стали — для адаптации методики под разные фракции и партии материала.

Лабораторные весы

Точные настольные весы с автономным питанием от аккумулятора. Поддерживают счётный режим и компараторный режим со звуковым и световым оповещением при достижении заданной массы. Весы подключены к экрану управления: все показания в реальном времени выводятся на экран рядом с видеопотоком с камеры.

Комплект гидростатического взвешивания

Оснастка для определения плотности материала методом гидростатического взвешивания. Образец взвешивается сначала на воздухе, затем погружается в воду — плотность рассчитывается по разности показаний.

Видеокамера

Закреплена на регулируемый штатив над рабочим столом и ведёт непрерывную съёмку зоны испытаний. Изображение в реальном времени транслируется на экран стенда — оператор видит процесс без необходимости вставать.

Экран управления

Отображает текущую картинку с камеры и показания весов — все данные испытания видны оператору в одном месте. Позволяет запустить и остановить запись видео непосредственно в ходе испытания для последующего документирования и архивирования результатов.
