Стенд определения адгезии

Испытательное оборудованиеНефтехимияПолимеры

О проекте

Стенд предназначен для определения адгезионных свойств гранулированных полимерных материалов. Методика основана на прессовании пробы в цилиндре с последующим выдавливанием и анализом того, какая часть материала свободно рассыпается. Испытание позволяет оценить склонность частиц к слипанию при сдавливании — важный параметр при хранении и транспортировке сыпучего полимерного сырья.

Рабочий цикл полностью автоматизирован: контроллер последовательно сжимает материал до заданного усилия, выдерживает давление, поворачивает стенд на 90° и открывает крышку для выдавливания пробы в контейнер. Весы фиксируют выпадающую массу в реальном времени, ПО строит зависимость массы от времени и сохраняет протокол испытаний. Цикл может повторяться 10–50 раз без участия оператора.

Оборудование передано в эксплуатацию на производственном объекте заказчика.

ОбъектСИБУР

ОтрасльНефтехимия

Год2026

Тип работПроектирование

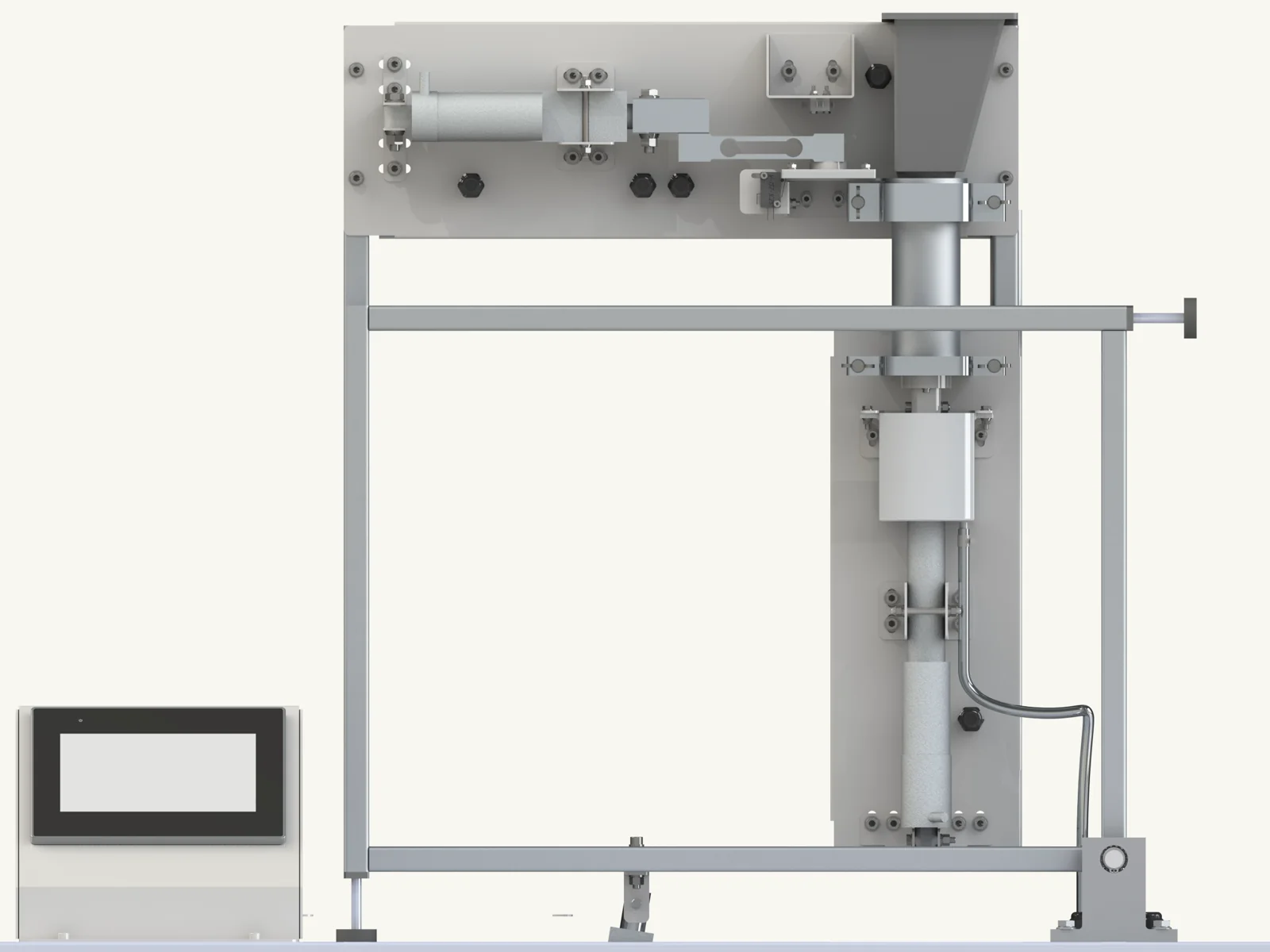

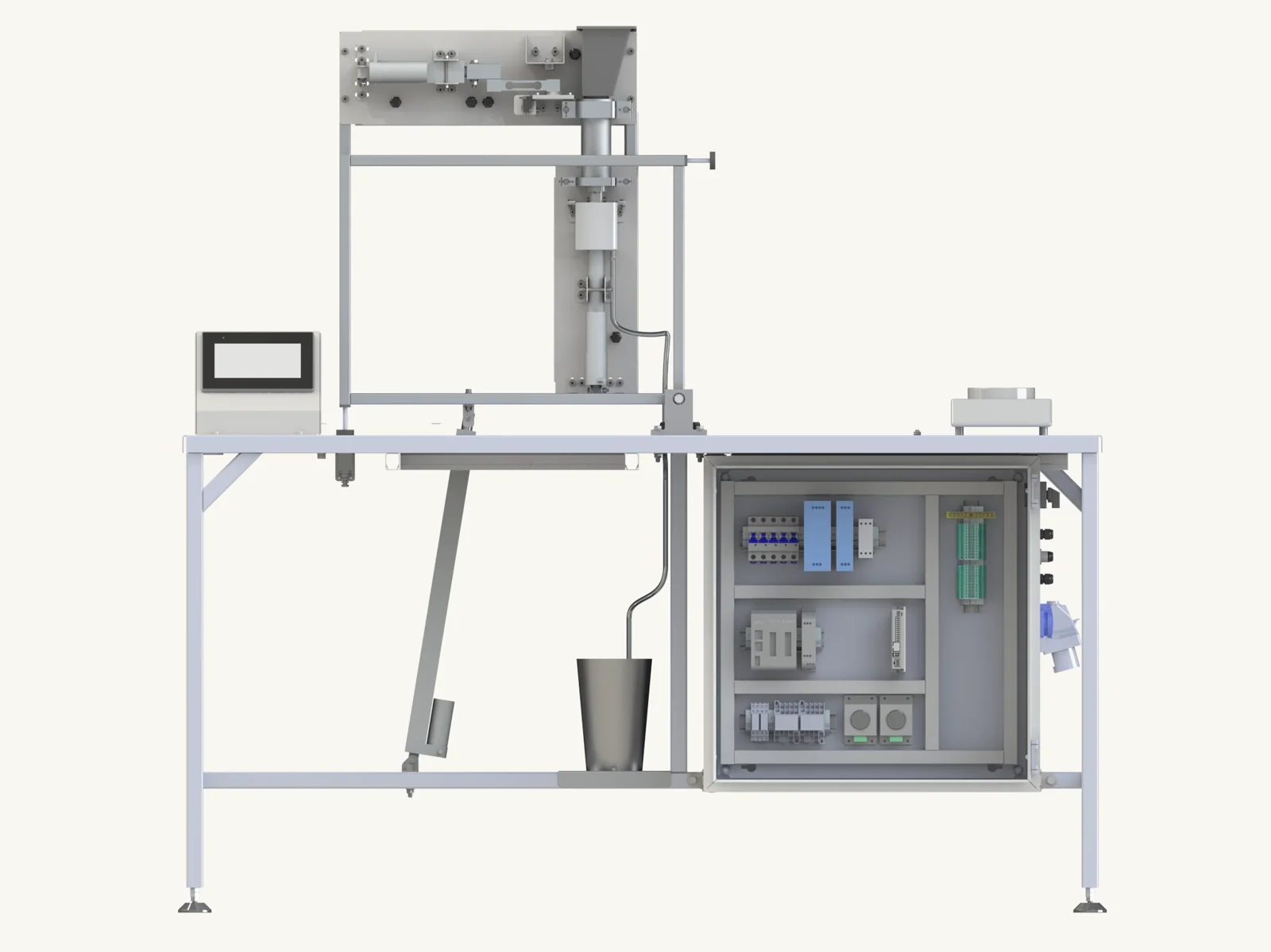

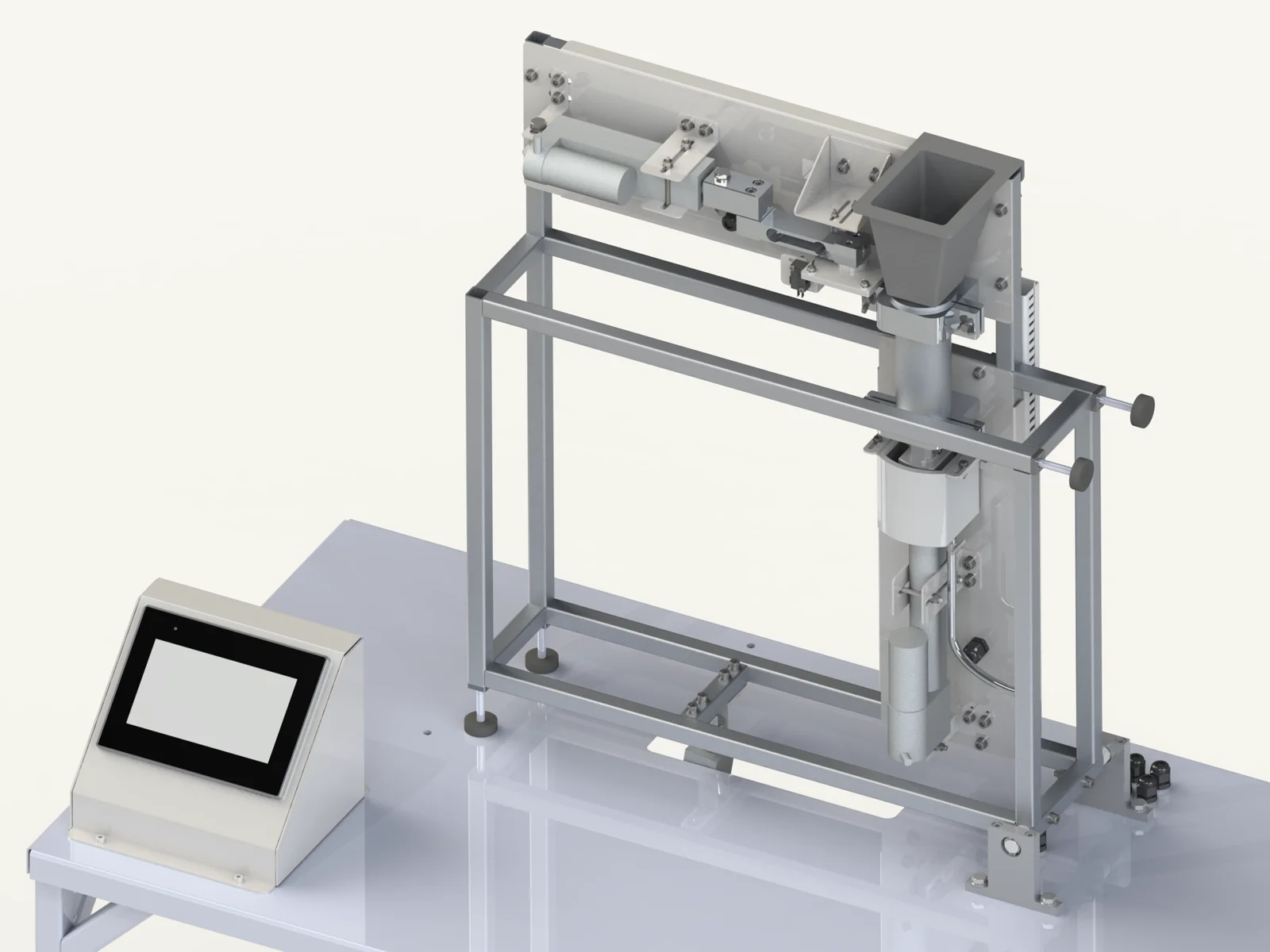

Состав стенда

Измерительный цилиндр

Двойная конструкция: внутренний цилиндр из СВМПЭ с низким коэффициентом трения предотвращает налипание частиц на стенки, внешний металлический цилиндр обеспечивает жёсткость. Материал внутреннего цилиндра выбран по результатам сравнительных опытов со статическим трением и запрессовкой.

Тензодатчик

Контролирует усилие прессования в режиме реального времени. Шток актуатора сжимает материал до заданного значения, после чего давление выдерживается в течение 5 секунд для стабилизации внутренних связей в образце. По положению штока рассчитывается плотность частиц.

Линейные актуаторы

Три актуатора обеспечивают полную автоматизацию цикла: первый прессует и выдавливает материал из цилиндра, второй открывает и закрывает крышку, третий поворачивает основную часть стенда на 90° для выдавливания пробы в контейнер. Управляются от единого контроллера.

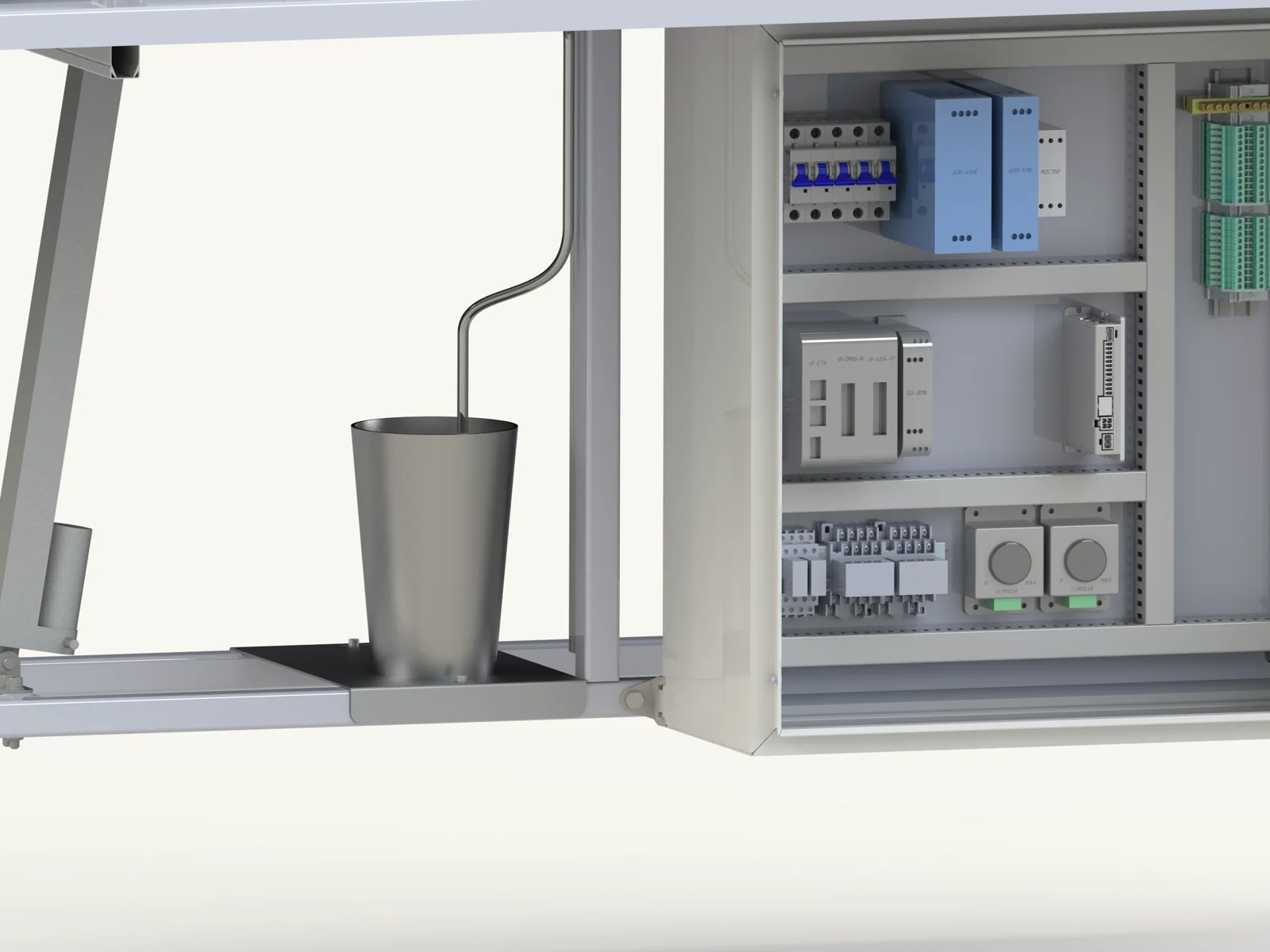

Весы

Расположены под выходным отверстием цилиндра и фиксируют массу материала, выпавшего в контейнер, в режиме реального времени. На основе показаний ПО строит временной график — он отражает момент и характер рассыпания пробы, что является ключевым результатом испытания.

Экран управления и ПО

Сенсорный экран встроен в стол стенда. Позволяет задавать параметры испытания, запускать и останавливать цикл, следить за ходом эксперимента. ПО обеспечивает автоматический повтор цикла, ведение протокола по каждому опыту и выгрузку сводных данных в формате CSV/XLSX.

Видеокамера

Фиксирует ход каждого испытания. Изображение в реальном времени выводится на экран стенда; запись хранится локально на ПК для последующего анализа и документирования результатов.
