Гидравлическое оборудование

Проектируем гидравлическое оборудование и изделия, работающие под избыточным давлением, для нефтегазовой, химической и машиностроительной отраслей. Выполняем полный цикл конструкторских работ — от разработки 3D-модели и прочностных расчётов до оформления рабочей конструкторской документации по ЕСКД и экспертизы документации сторонних производств.

Что мы проектируем

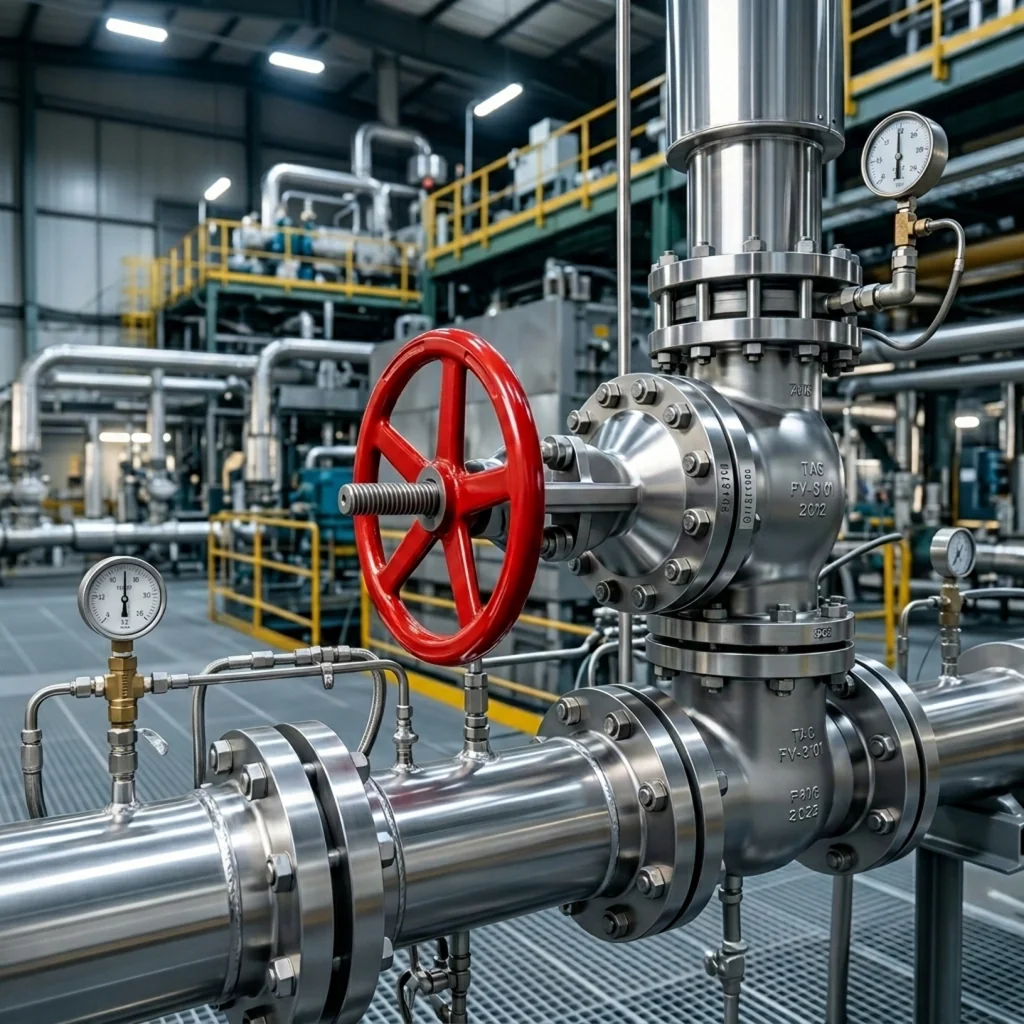

Трубопроводная арматура

для магистральных и технологических трубопроводов, в том числе с автоматическим приводом

Гидравлические приводы

линейные и поворотные приводы, гидроцилиндры, нестандартные гидравлические механизмы под конкретные условия эксплуатации

Сосуды под давлением

проектирование сосудов давления для технологических процессов с расчётом прочности по требуемым нормам

Испытательная оснастка и стенды

оснастка для гидравлических испытаний, стенды для проверки арматуры и оборудования под давлением

Калибры и измерительный инструмент

специальный измерительный инструмент и калибры под нестандартные размеры и задачи технического контроля

Нестандартные узлы и механизмы

любое нестандартное оборудование: разрабатываем с нуля под задачу заказчика, включая механически нагруженные узлы с автоматизацией

Этапы работы

Проектирование и 3D-моделирование

разработка конструкции изделия с учётом условий эксплуатации, нагрузок, материалов и требований заказчика
твердотельное 3D-моделирование в CAD-системах, проверка сопряжений, подвижностей
подбор материалов и уплотнений для работы в заданных средах и температурных режимах

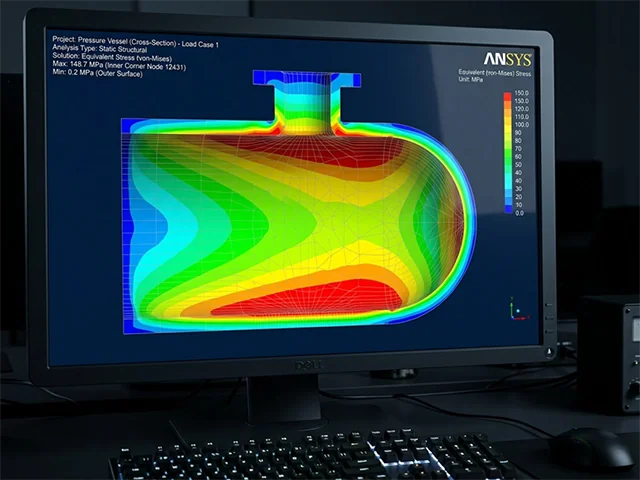

Расчёты на прочность по Методу Конечных Элементов

статические расчёты в ANSYS Workbench для оборудования, работающего под избыточным давлением
расчёты по методикам ASME, ТР ТС 032/2013 и атомным нормам (ГОСТ Р 59115.1 - ГОСТ Р 59115.20)
оптимизация конструкции по результатам расчёта: снижение металлоёмкости при сохранении допускаемого запаса прочности

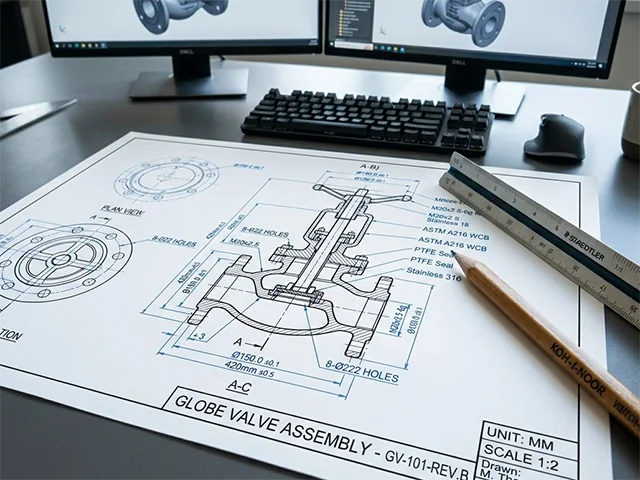

Рабочая конструкторская документация

оформление полного комплекта РКД в соответствии с требованиями ЕСКД
разработка сборочных и деталировочных чертежей, спецификаций, технических условий
сопровождение документации на всех этапах производства и авторский надзор

Экспертиза и консультирование

проверка конструкторской документации сторонних производителей на соответствие нормам и требованиям заказчика
подготовка технических замечаний и рекомендаций по доработке конструкторской документации
консультации по вопросам проектирования, выбора норм расчёта и получения разрешительной документации

Нормативная база

Расчёты и документация выполняются в соответствии с действующими российскими и международными стандартами:

ЕСКД

ASME

ТР ТС

ГОСТ 34233.1 - ГОСТ 34233.12
